Coupure & Sectionnement » Mersen (Ferraz) » Interrupteur-Sectionneurs Multivert

Information(s) non contractuelle(s)

Interrupteur-sectionneur NH t.00 160A 3x1 p. sys. bus bar 185mm bornes Al/Cu

MV00 160A/185mm 3P1 M01A0G Q1023146

Code article : FEZQ1023146

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	234,7800 € / U


	Prix unitaire net HT
	161,6414 € / U
	soit :
	193,9697 € / U TTC

	Eco-contribution : 0,20 € / U

	Déjà client ? Connectez-vous


	U

Marque : Mersen (Ferraz)
EAN : 4027597023133
Réf. fabricant : Q1023146

Informations complémentaires :
Interrupteur-sectionneur à fusible NH MULTIVERTr Taille 00
160A 3x1 pôle/coupure Système bus bar 185mm Bride de
serrage bornes Al/Cu

Poids :	1.9 kg

Commentaires :	Cable termination components : 3 Al/Cu clamps 1,5-70 mm²

Catégorie d'utilisation :	AC 20 B @ Ue = AC 690 V; Ie = 160 A

Courant nominal de court-circuit (sccr) :	80kA@Ue = AC 500 V; Ie = 160 A

Description de l'objet (erp) :	MV00 160A/185mm 3P1 M01A0G

Type de raccordement du circuit principal :	connexion circuit imprimé

Détails de conception :	with cover shroud MZ00KH

Installation de montage :	Bus bar system 185 mm

Entrée de câble :	au-dessus/en dessous

Pouvoir assigné :	uninterrupted duty

Commutabilité :	3 x single pole

Fréquence :	50 ... 60 Hz

Tenue au courant de circuit nominal :	4.2 kA / 1 s

Tension d'isolation nominale :	1000 V

Capacité nominale de court-circuit avec les parties solides icm :	6.3 kA

Longueur du produit :	120 mm

Hauteur du produit :	664 mm

Quantité du pack de vente :	1 EACH

Poids du pack de vente :	1.9 kg

Largeur du pack de vente :	130 mm

Longueur du pack de vente :	185 mm

Tension nominale ac cei :	690 V

Courant assigné :	160 A

Courant thermique conventionnel en convection naturelle avec fusibles ith :	160 A

Courant thermique conventionnel à l'air libre - parties solides :	200 A

Dissipation_x000D_ maximale des parties solides pn :	1.2 W

Largeur du produit :	50 mm

Hauteur du pack de vente :	55 mm

Numéro de catalogue :	M01A0G

Tension nominale de tenue aux impulsions :	4 kV

Dissipation maximale des parties fusibles pn :	12 W

Dissipation à ith sans fusibles :	22 W

Dissipation thermique par ith sans parties solides :	34 W

Finition de l'élément d'actionnement :	levier

Position de l'élément d'actionnement :	avant

Classe de protection (ip), face avant :	IP20

Conforme à rohs :	Oui

Courant permanent nominal (iu) (a) :	160

Courant nominal de courte durée admissible icw (ka) :	4,2

Tension de fonctionnement nominale max. ue en ca (v) :	690

Taille du fusible :	00

Qct :	EA

Degré de pollution :	3

Nombre de pôles :	3

Qc unité :	1

Mots clés : Ferraz Mersen Fusible Q1023146 interrupteur sectionneur sys bus bar bornes 4027597023133 fezq1023146

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

161,6414 € / U HT
193,9697 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	FEZB1023133 MV00 160A/100mm 3P3 1.000.904 B1023133 9008567001332		110,4170 € / U HT 132,5004 € / U TTC

	FEZD1023135 MV00 160A/100mm 3P3 1.000.907 D1023135 9008567002834		261,7218 € / U HT 314,0662 € / U TTC

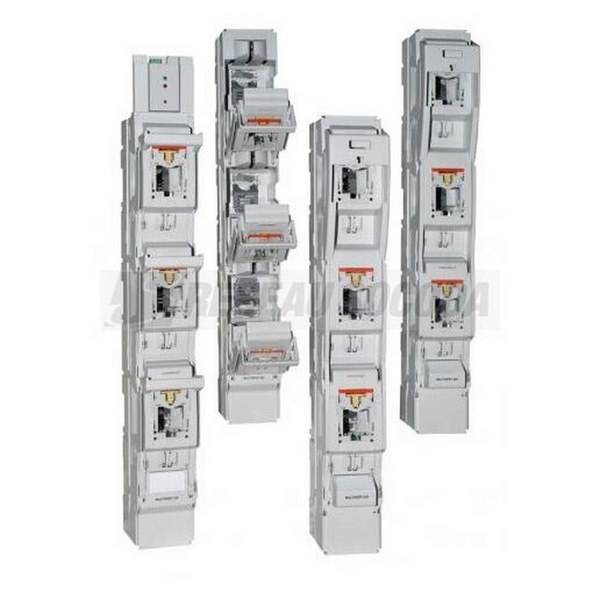

	FEZQ1023261 MV3 630A/185mm 3P1 1.330.000 Q1023261 9008567000298		440,1626 € / U HT 528,1951 € / U TTC
