Coupure & Sectionnement » Mersen (Ferraz) » Interrupteur-Sectionneurs Multibloc

Information(s) non contractuelle(s)

Interrupteur-sectionneur NH t.00 160A 2p. Raccord bas/panneau Bride de serrage

MB00 160A 2P 1.000.140 H1023001

Code article : FEZH1023001

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	95,8920 € / U


	Prix unitaire net HT
	66,0226 € / U
	soit :
	79,2271 € / U TTC

	Eco-contribution : 0,11 € / U

	Déjà client ? Connectez-vous


	U

Marque : Mersen (Ferraz)
EAN : 4027597021245
Réf. fabricant : H1023001

Informations complémentaires :
Interrupteur-sectionneur à fusible NH MULTIBLOCr Taille 00
160A 2ápôles/coupure Raccord bas / panneau Connexion Bride
de serrage Bride de serrage

Poids :	0.62 kg

Courant nominal de court-circuit (sccr) :	80kA@Ue = AC 400 V; Ie = 160 A / 80kA@Ue = AC 500 V; Ie = 160 A / 50kA@ Ue = AC 690 V; Ie

Commentaires :	Cable termination components : 4 clamp straps Cu 4 70 mm²

Catégorie d'utilisation :	AC 21 B @ Ue = AC 690 V; Ie = 125 A

Type de raccordement du circuit principal :	connexion circuit imprimé

Description de l'objet (erp) :	MB00 160A 2P 1.000.140

Commutabilité :	1-,2-,4-pole switching

Installation de montage :	Bottom Fitting/panel

Entrée de câble :	au-dessus/en dessous

Pouvoir assigné :	uninterrupted duty

Fréquence :	50 ... 60 Hz

Tenue au courant de circuit nominal :	4 kA / 1 s

Numéro de catalogue :	1.000.140

Poids du pack de vente :	0.62 kg

Tension d'isolation nominale :	1000 V

Dissipation thermique par ith sans parties solides :	12.5 W

Capacité nominale de court-circuit avec les parties solides icm :	6.2 kA

Hauteur du produit :	184 mm

Quantité du pack de vente :	1 EACH

Longueur du pack de vente :	195 mm

Tension nominale ac cei :	690 V

Tension nominale dc cei :	220 V

Courant assigné :	160 A

Détails de conception :	2 poles

Courant thermique conventionnel en convection naturelle avec fusibles ith :	160 A

Courant thermique conventionnel à l'air libre - parties solides :	200 A

Dissipation_x000D_ maximale des parties solides pn :	1.2 W

Largeur du produit :	84 mm

Longueur du produit :	84 mm

Largeur du pack de vente :	90 mm

Hauteur du pack de vente :	85 mm

Tension nominale de tenue aux impulsions :	8 kV

Dissipation maximale des parties fusibles pn :	12 W

Finition de l'élément d'actionnement :	levier

Dissipation à ith sans fusibles :	8 W

Position de l'élément d'actionnement :	avant

Classe de protection (ip), face avant :	IP20

Conforme à rohs :	Oui

Courant permanent nominal (iu) (a) :	160

Tension de fonctionnement nominale max. ue en ca (v) :	690

Taille du fusible :	00

Qct :	EA

Degré de pollution :	3

Nombre de pôles :	2

Courant nominal de courte durée admissible icw (ka) :	4

Qc unité :	1

Mots clés : Ferraz Mersen Fusible H1023001 interrupteur sectionneur raccord bas panneau bride serrage 4027597021245 fezh1023001

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

66,0226 € / U HT
79,2271 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

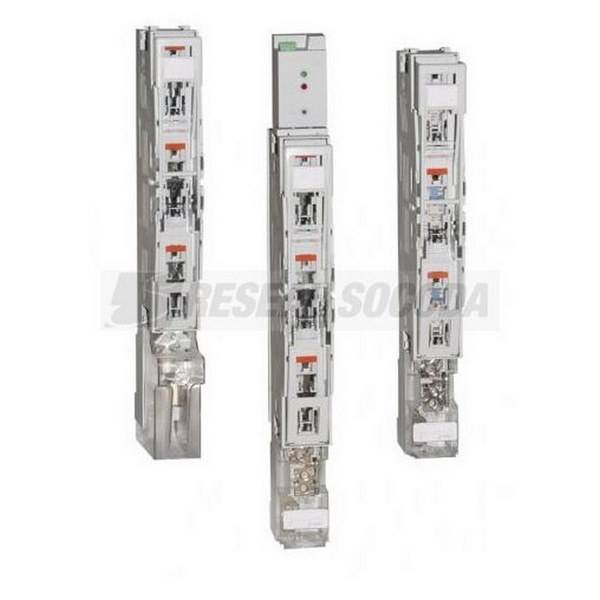

	FEZC1023134 MV00 160A/100mm 3P3 1.000.906 C1023134 9008567002827		253,9188 € / U HT 304,7026 € / U TTC

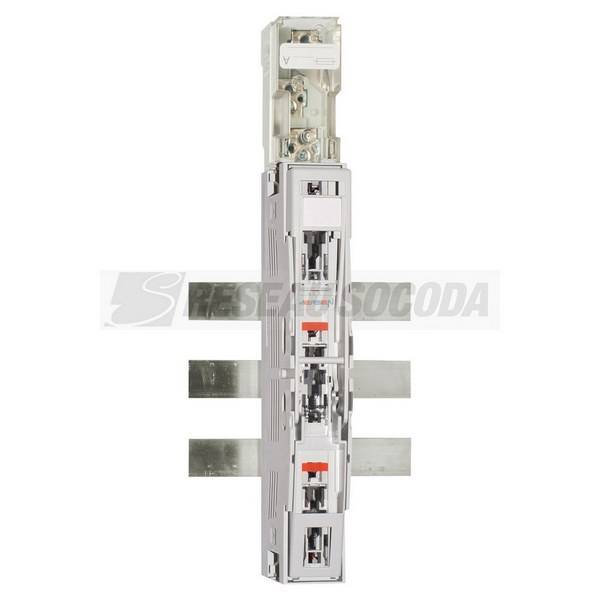

	FEZC1023157 MV00 160A/60mm 3P3 1.003.307 C1023157 9008567007983		121,6901 € / U HT 146,0281 € / U TTC

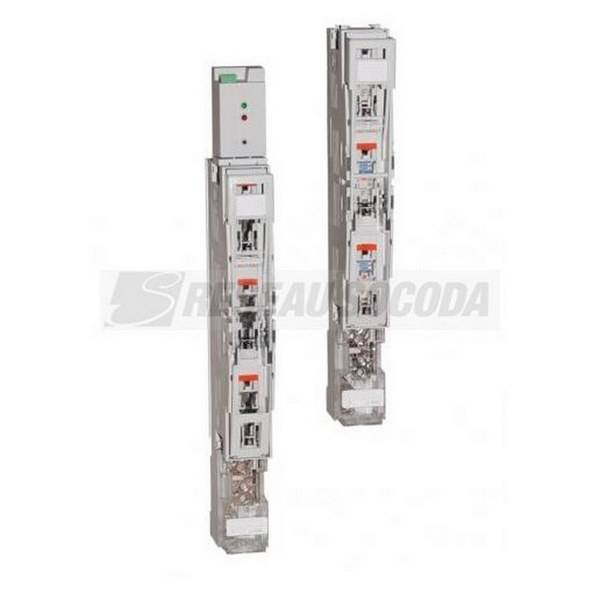

	FEZE1023159 MV00 160A/60mm 3P3 1.003.309 E1023159 9008567008003		126,5371 € / U HT 151,8445 € / U TTC
