Câble Instrumentation » Fils & Câbles Génériques » Câble Instrumentation

Information(s) non contractuelle(s)

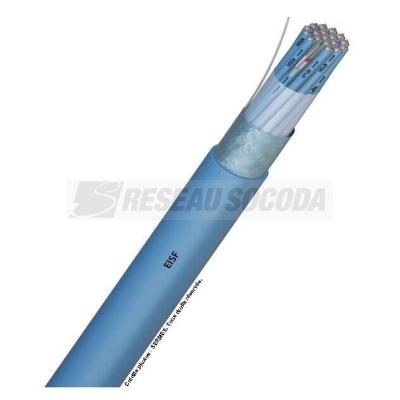

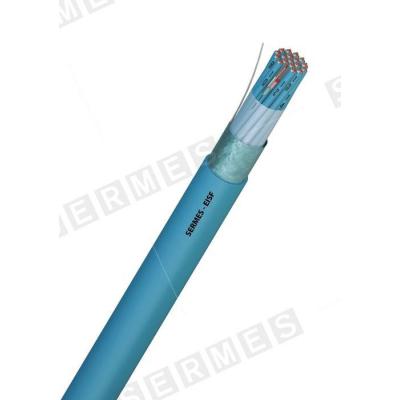

19Ip09Eisf - Bleu - 19IP09EISFBL

19IP09EISF BLEU

Code article : CAB19IP09EISFBL

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	44,0448 € / ML


	Prix unitaire net HT
	16,6787 € / ML
	soit :
	20,0144 € / ML TTC

	Déjà client ? Connectez-vous


	ML

Marque : Fils & Câbles Génériques Réf. fabricant : 19IP09EISFBL

Fiche technique PDF

Informations complémentaires :
EISF - 19IP09EISF. Câble d'instrumentation avec écran
IEC 60332-1-2 / NF C 32-070 C2. Non propagation de
l'incendie : IEC 60332-3-A / VDE 0472-804-C. Essais : NF C
32-200. RoHS : directive européenne 2011/65/UE. Les câbles
d'instrumentation sont prévus pour résister aux
hydrocarbures aliphatiques (90% heptane / 10% benzène) et
individuel par paires et général. Cuivre nu câblé.
Isolation PVC mélange R2, gaine PVC bleu résistant aux
hydrocarbures aliphatiques. De -20 à +60°C, rayon de
courbure 10xD. Description Industries pétrolières et
chimiques. Transmissions des signaux analogiques en courant
continu ou alternatif. En locaux secs et humides pour pose
fixe. AFNOR - M87-202 spécifications pour l'industrie du
pétrole et la pétrochimie. Non propagation de la flamme :

Ame :	05 = cuivre nu massif 1 x O 0,8 mm (0,5 mm²) - 09 = cuivre nu câblé 7 x O 0,4 mm (0,88 mm²

Isolation :	PVC mélange R2

Câblage des conducteurs :	paire, tierce ou quarte et en couches concentriques

Assemblage :	ruban synthétique hydrofuge

Ecran individuel par paire ou tierce :	ruban aluminium/polyester avec fil de continuité multibrins (7 x 0, 2 mm) en cuivre étamé

Gaine par paire ou tierce :	PVC bleu

Ecran général :	ruban polyester d'assemblage + ruban aluminium/polyester avec fil de continuité multibrins

Gaine externe :	PVC bleu, résistant aux hydrocarbures aliphatiques

Tension de service :	250V AC

Tension d'essai :	entre conducteurs : 1500V AC pendant 1 mn - entre conducteurs et écran : 1000V AC pendant

Résistance d'isolement min. à +20°c :	> 500 Mohm.km

Capacité nominale entre conducteurs et blindages :	05 = 210 nF/km - 09 = 230 nF/km

Capacité nominale entre conducteurs à 800 khz :	05 = 145 nF/km - 09 = 160 nF/km

Self-induction :	05 = 0,33 mH/km - 09 = 0,31 mH/km

Plage de température :	fixe : de - 20° C à + 60° C

Rayon de courbure :	fixe : 10 x O

Traction statique :	15 N/mm² de section cuivre

Traction dynamique :	50 N/mm² de section cuivre

Repérage conducteurs :	1 paire : blanc / rouge. 1 tierce : blanc / rouge / bleu. Pour les câbles multipaires et l

Marquage :	Exemple : 03 IP 09 EISF

Section (mm²) :	19IP09

O gaine extérieure approx. (mm) :	33,3

Masse approx. (kg/km) :	1120

Unité de vente :	Mètre

Surface du conducteur :	nu

Section nominale du conducteur (mm²) :	0,88

Classe du conducteur :	classe 2 - âme câblée rigide

Nombre de conducteurs :	2

Nombre d'éléments de câblage :	1

Elément de câblage :	pairs

Isolation des fils :	PVC

Marquage du conducteur :	chiffres

Câblage :	couches

Blindage sur câblage :	feuille

Matériau de la gaine :	PVC

Couleur de gaine :	bleu

Diamètre externe approx. (mm) :	33,3

Rayon de courbure min. admis, application stationnaire/installation permanente (mm) :	333

Température extérieure admissible du câble, fixe (°c) :	60

Mots clés : 19IP09EISFBL eisf bleu eisfbl cab19ip09eisfbl
